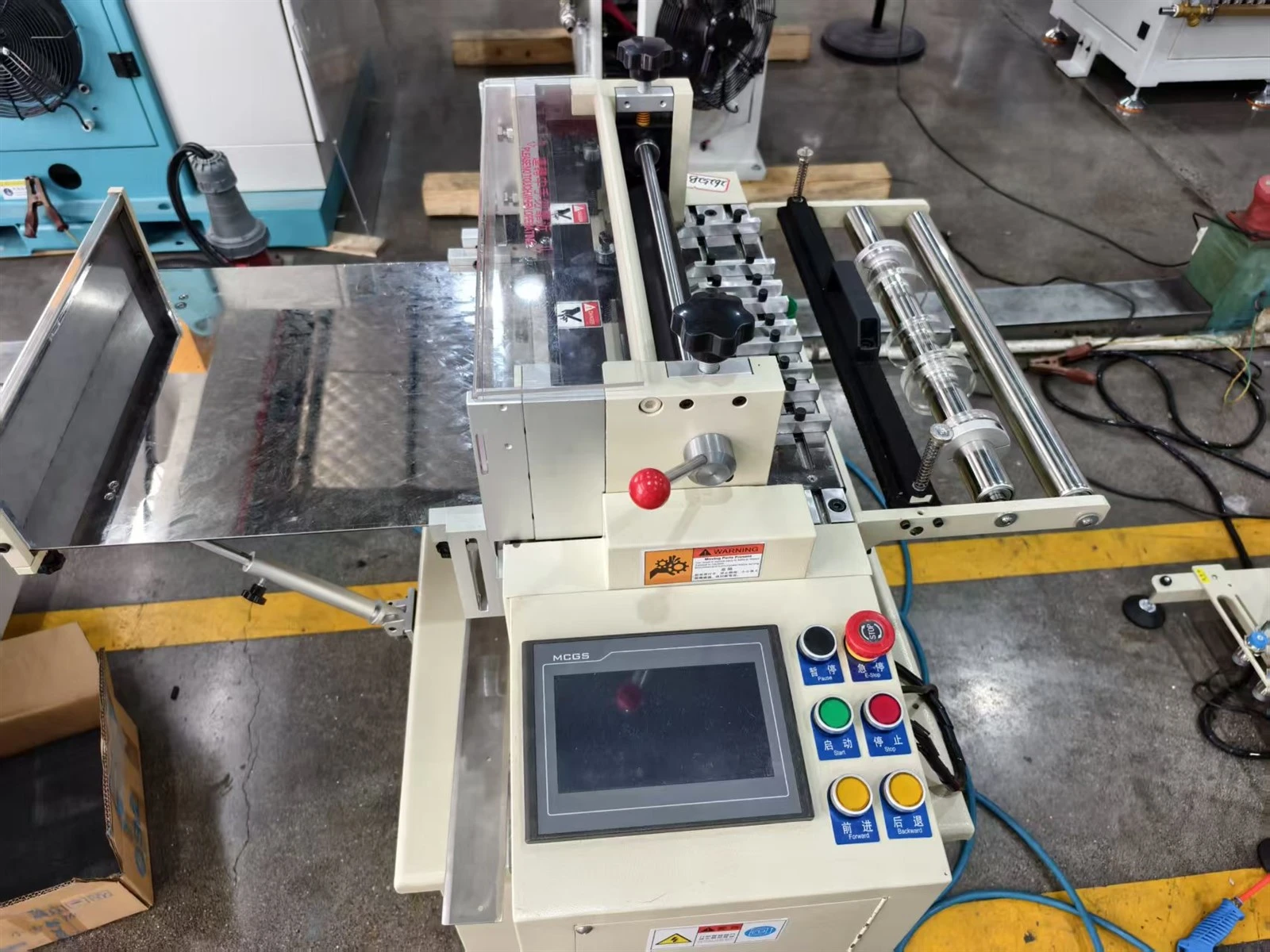

Lu HF-365FR è na màchina autumàtica di tagghiu di fogghi pruggittata pâ prucidura di tagghiu-a lunghizza di fogghi di ramu, fogghi di alluminnu e autri strisci di mitaḍḍu suttili. È usatu principalmenti pi priparari strati di fogghiu pi barri flissìbbili di ramu, cunnittura flissìbbili di alluminnu, ntircunnissiuni di batterii e autri cumpunenti cunnuttivi laminati.
La màchina cummina lu cuntrollu dû PLC, l'upirazzioni dû touchscreen, l'alimentazzioni servu-e e l'avvolgimentu dû matiriali di quattru stazzioni. La lunghizza dû tagghiu, la quantità di lottu e la vilucità di funziunamentu ponnu èssiri mpustati direttamenti cû touchscreen. Si ponnu càrricari e prucissari nzinu a quattru rulli nnô stissu ciclu di tagghiu, facennu la màchina adatta pâ pruduzzioni di lotti ca pigghia cchiù rulli di fogghiu identicu o sìmili.
'N cunfrontu â misurazzioni manuali e ô tagghiu o â prucidura di un rullu â vota, lu HF-365FR aiuta a ridduciri la variazzioni di lunghizza, li bordi nun uniformi, la manipulazzioni dû matiriali e l'erruri dipinnenti di l'upiraturi-. La prugrammazzioni a lunghizza ncrimintali-, la mantinimentu dî dati di pruduzzioni e li funziuna di pausa-e ripigghiari lu rènninu particularmenti adattu pi priparari fogghi di ramu e alluminnu prima di saldatura a barra flissìbbili.
Picchì la pruduzzioni di busbar flissìbbili richiedi na màchina di tagghiu di fogghiu didicata
Lu fogghiu di ramu e alluminnu su' suttili, morbidi e facirmenti difurmati. Si l'alimentazzioni, lu mantinimentu dû matiriali o lu spazziu dâ lama è nstàbbili, si ponnu virificari diversi prubblemi:
- Lunghizzi di fogghi ncuirenti ca mpidisciunu ê strati di alliniàrisi currettamenti;
- Bordi tagghiati arrugghiati, arricciati o sbucciati;
- La deriva dû matiriali duranti l'alimentazzioni, cu cunsiguenti tagghi angulari;
- Vascia pruduzzioni quannu li rulli hannu a èssiri prucissati ‘n manera ‘nnividuali;
- Ruttura aggiuntiva doppu la pausa o lu riavviu dâ pruduzzioni;
- Li matiriali si mischianu - quannu lunghizzi diversi vennu urdinati manualmenti.
Lu HF-365FR ntigra l'avvolgimentu dû rullu, la guida, l'alimentazzioni servu, lu pinzamentu dû matiriali e la prucidura di tagghiu-a-lunghizza. Quannu li rulli sunnu càricati e li paràmitri di pruduzzioni sunnu ‘nseriti, la màchina cumpleta ‘n manera autumàtica lu ciclu di tagghiu, arriducennu li misurazzioni manuali ripituti e li variazzioni dipinnenti di l’upiraturi.
Matiriali adatti pi l'HF-365FR
La màchina è pruggittata principalmenti pi tagghiari ncruciati -mitaḍḍi suttili furniti 'n rulli. Li matiriali tìpici sunnu:
- Fogghiu di ramu nudu;
- Fogghiu di ramu placcatu di latta-;
- Fogghiu d'alluminu;
- Striscia di ramu fina;
- Striscia di alluminnu fina;
- Fogghiu usatu nta cunnittura flissìbbili laminati;
- Autri strisci di mitaḍḍu suttili cu spissuri e durizza virìficati.
Lu spissuri standard dû matiriali è di 0,01-0,3 mm, cu na grannizza di tagghiu efficaci di 1-365 mm. Si lu matiriali havi nu rivestimentu, nu film prutittivu, nu stratu adisivu o na durizza cchiù granni dû fogghiu di ramu o alluminnu cumminziunali, si raccumanna lu tagghiu dû campioni prima ca la cunfigurazzioni dâ màchina veni finalizzata.
Lu HF-365FR nun è distinatu comu na màchina di tagghiu a scopu ginirali pi barri di ramu spissi, placchi di alluminnu o fissura di l'elittrodi dâ battirìa. Applicazzioni fora dû spissuri, larghizza o durizza standard abbisogna di na valutazzioni siparata dâ lama, dû miccanìsimu di mantinimentu, dû sistema di alimintazzioni e dâ struttura dâ màchina.
Applicazzioni tìpichi
Priparazzioni di fogghiu di ramu pi barre flissìbbili
Li barri flissìbbili di ramu di sòlitu vennu prudutti ammucciannu cchiù strati di fogghi di ramu suttili e juncennu tutti dui li estremità attraversu la saldatura a diffusioni, la saldatura a risistenza o n’autru prucessu adattu. La lunghizza e li cunnizzioni dû bordu di ogni stratu di fogghiu nfruènzanu l'impilamentu, lu pusizzionamentu, la cumpressioni e la cunsistenza dâ saldatura.
Lu HF-365FR tagghia cuntinuamenti la fogghia di ramu sicunnu la lunghizza e la quantità prugrammati, dannu matiriali cchiù custanti pi l'impilamentu di strati, l'allineamentu e la saldatura. Lu so disignu a quattru stazzioni arridduci macari lu tempu di arrestu assuciatu ô tagghiu di cchiù rulli siparatamenti.
Priparazzioni di fogghi di alluminnu pi cunnittura flissìbbili
Lu fogghiu d'alluminu è morbidu e si po arrugghiari o spustarisi fora dâ pusizzioni duranti l'alimentazzioni. La cumminazzioni di guidi arriggistrabbili, mantinimentu dû matiriali e servualimentazzioni aiuta a mantèniri la fogghia pusizziunata currettamenti prima di agghicari â lama di tagghiu.
Prima dâ pruduzzioni ‘n lottu, li tagghi dû campioni s’avìssiru a fari ‘n basi ô spissuri dû fogghiu, â cunnizzioni dâ supirfici, â tinzioni dû rullu e â lunghizza dû birsagghiu. La vilucità di alimentazzioni e l'impostazzioni di mantinimentu-down ponnu poi èssiri arriggistrati pi currispùnniri ô matiriali.
Ntircunnissiuni flissìbbili dâ battirìa
Nta l’applicazzioni di sarbamentu di batterii e enirgìa, lu ramu laminatu o lu fogghiu di alluminnu di sòlitu passa pi diversi prucessi, ntra li quali la priparazzioni di tagghiu-a -lunghizza, mpillamentu, cumpressioni, saldatura, punzatura e furmazzioni.
Lu HF-365FR po èssiri stallatu a l'inizziu di na linia di pruduzzioni di ntircunnissioni flissìbbili e ntigratu cu l'impilamentu di fogghi a valli, saldatura a diffusioni, punzatura e apparecchiaturi di finitura.
Cumpunenti di distribbuzzioni elèttrica e di putenza
La màchina po priparari macari strisci suttili di ramu e alluminnu usati nnî cummutatura, trasfurmatura, apparecchiaturi di distribbuzzioni e elittronica di putenza. Li paràmitri di pruduzzioni pi parti fabbricati spissu ponnu èssiri sarbati o ri-mgittati lestu, arridducennu lu tempu di cunfigurazzioni quannu si cancia ntra li spicificazzioni.
Funzioni principali e carattirìstichi dû pruggettu
Cuntrollu dû PLC e dû schermu tattili
L'upiraturi po stabbiliri la lunghizza dû tagghiu, la quantità di pruduzzioni e la vilucità di funziunamentu cû touchscreen. Lu cuntrollu cintralizzatu dî paramitri renni cchiù fàcili gistiri li prova, li canciamenti dû pruduttu e la produzzioni di lotti.
La màchina si ferma ‘n manera autumàtica quannu la quantità prugrammata è cumplitata, arridducennu l’erruri di cuntu e evitannu na suprapruduzzioni nun nicissària.
Servu-Tagghiu cuntrullatu-a-Alimentazzioni a lunghizza
Nu servumuturi e unità cuntrullanu la lunghizza di l'alimentazzioni dû matiriali ntraversu lu prugramma PLC. Stu sistema è megghiu adattu â pruduzzioni ripituta di lunghizzi di fogghi diversi rispettu â misurazzioni manuali o ê firmati miccànichi.
La tulliranza di tagghiu standard è di ±0,05 mm. Li risurtati riali ponnu canciari a sicunna dû spissuri dû fogghiu, dâ tinzioni dû rullu, dî cunnizzioni dâ supirfici, dâ vilucità di alimentazzioni e dâ lunghizza prugrammata.
Guidi dû matiriali riggistrabbili
Li guidi di mitaḍḍu ponnu èssiri arriggistrati pi adattàrisi a diversi larghizzi di matiriali e mantèniri lu fogghiu alliniatu mentri trasi ntê sizzioni di alimentazzioni e tagghiu.
Doppu canciari li rulli, s'avissi a cuntrullari lu spazziu dâ guida. Lu spazziu eccessivu pò cunsentiri ô matiriali di spustarisi, mentri nu spazziu nun sufficienti pò danniari li bordi dû fogghiu o aumintari la risistenza a l'alimentazzioni.
Pinzamentu e tagghiu cuurdinatu dû matiriali
Nu miccanìsimu didicatu a tenuta -down assicura lu matiriali prima ca la lama si movi, arridducennu la prubbabbilità di spustamentu di fogghiu suttili o si ruggi duranti lu tagghiu.
La lama di tagghiu è fatta di acciaiu ligatu e di pricisioni-terra. Lu spazziu currettu dâ lama, la prissioni di strincimentu e li ntirvaḍḍi di manutinzioni ajutanu a mantèniri nu tagghiu pulitu arriducennu ô stissu tempu li sbavaturi e li bordi arricciati.
Struttura di màchina rìggida e ntigrata
Lu purtalami e lu telaiu dâ màchina principali ùsanu nu pruggettu strutturali ntigratu, cu lastri d'acciaiu spissi ca dùnanu riggidità duranti ogni ciclu di tagghiu.
Nu quatru stàbbili aiuta a limitari la diviazzioni di tagghiu causata di virbazzioni o difurmazzioni strutturali duranti l'upirazzioni a longu -tèrmini.
Rifriddamentu pi funziunamentu cuntinuu
Li vintilatura di rinfriscamentu aiùtanu a cuntrullari la timpiratura dî cumpunenti elèttrici e di cunnuta duranti li cursi di pruduzzioni cchiù longhi. S’avissi a mantèniri na ventilazzioni adatta ntunnu â màchina e a pruvulazzu s’avissi a livari règularmenti dî vintilatura, dî filtri e dû armariu elèttricu.
Descrizzioni dî prudutti
|
Cumpunenti |
Mercu |
Urìggini |
|
Schermu tattili |
Kunlun Tongtai (MCGS) |
Cina |
|
PLC |
Mitsubishi |
Giappuni |
|
Muturi CA |
Calcari |
Taiwan, Cina |
|
Lama di tagghiu |
Daidu |
Giappuni |
|
Servu cunnutturi |
Tonghang |
Cina |
|
Servumuturi |
Tonghang |
Cina |
|
Staffetta |
Schneider |
Francia |
Li cumpunenti elèttrici e li strutturi dî màchini ponnu èssiri agghiurnati comu parti dû sviluppu dû pruduttu. La cunfigurazzioni finali è suggetta a l'accordu tècnicu e ê ducumenti di l'ordini appruvati di tutti dui li parti.
Spicificazzioni tècnichi
|
Paràmitru |
Spicificazzioni |
|
Mudeḍḍu |
HF-365FR |
|
Lunghizza di tagghiu |
1 – 9999,9 mm |
|
Larghizza di tagghiu |
1 – 365mm |
|
Efficienza dû tagghiu |
1 – 1200pz/min (Riggistrabbili) |
|
Accuratizza dû tagghiu |
±0,05 mm |
|
Spissuri di tagghiu |
0.01 – 0.3mm |
|
Màssimu Càrricu dû rack dû matiriali |
50 kg (Assi sìngulu) |
|
Diàmitru nternu dû matiriali |
74-79mm |
|
Putenza totali |
3.6kW |
|
Tinzioni |
220V |
|
Pisu |
380kg |
|
Diminsioni (L×L×A) |
2500 × 1000 × 1200 mm |
La friquenza di tagghiu dichiarata è la purtata di funziunamentu arriggistrabbili dâ màchina e nun signìfica ca si po uttèniri la pruduzzioni massima cu ogni matiriali o lunghizza di tagghiu. La vilucità di pruduzzioni vera dipenni dâ lunghizza dû fogghiu, dâ grannizza, dû spissuri, dû nùmmaru di rulli ca vennu prucissati e dû mètudu di raccolta dû matiriali.
Prubblemi di pruduzzioni ca l'HF-365FR aiuta a affruntari
Lunghizzi ncuirenti causati dâ misurazzioni manuali
L'alimentazzioni cuntrullata dû servu- cunzenti â màchina di ripètiri la lunghizza di tagghiu prugrammata, arridducennu la variazzioni diminziunali assuciata â misurazzioni dû nastru, ê firmati manuali o ô giudizziu di l'upiraturi.
01
Allineamentu scarsu dî strati di fogghiu ammucciati
Lunghizzi cchiù coerenti dû fogghiu rennunu cchiù fàcili l'impilamentu e lu pusizzionamentu finali. Pi cunnittura flissìbbili curbi, la prugrammazziuni a lunghizza ncrimintali-po puru dari lu cumpensu nicissariu ntra li liveḍḍi.
02
Tempu pirdutu quannu si prucissanu li rulli nnividualmenti
Quattru stazzioni di matiriali pirmèttinu di càrricari e prucissari cchiù rulli nnô stissu ciclu di pruduzzioni, migghiurannu l'efficienza di priparazzioni di cunnittura flissìbbili di ramu laminatu e alluminnu.
03
Rifiuti matiriali doppu ntirruzzioni di pruduzzioni
La prutizzioni dî pausi e la mantinimentu dî dati aiùtanu la màchina a ripigghiari dû puntu di pruduzzioni giustu, arridducennu li munnizzi di l'alimentazzioni ripituta, dû cuntu e di tagghi di cunfigurazzioni aggiuntivi.
04
Priparazzioni dû matiriali nstàbbili prima dâ saldatura
La lunghizza dû fogghiu custanti, la qualità dû tagghiu e la chianizza dùnanu na basi cchiù affidàbbili pi l'impilamentu, lu strincimentu, la saldatura a diffusioni e lu punzatura. Puru si la màchina di tagghiu nun additermina la qualità di saldatura finali di persu, arridduci li prubblemi di pusizzionamentu causati di na priparazzioni a valli ncuirenti.
05
Picchì scègghiri HAIFEI
HAIFEI furnisci cchiù assai di màchini di tagghiu di fogghi di ramu autònumi. La nostra spirienza cumprenni macari l'attrizzatura pi barre flissìbbili di ramu e alluminnu, cunnittura cunnuttivi laminati, barre massicci e autri cumpunenti usati nta applicazzioni elèttrichi e novi di enirgìa.
Quannu scègghinu na màchina, li nostri ncigneri tèninu cuntu di comu lu prucessu di tagghiu nfruenza l’impilamentu e la saldatura succissivi. La lunghizza dû fogghiu, lu nùmmaru di strati, lu mètudu di mpilamentu, l'aria di saldatura e la giumitrìa dâ parti finita su' rivisti nzèmmula ô postu di scègghiri la màchina sulu pâ grannizza dû matiriali.
Lu supportu ô pruggettu dispunìbbili cumprenni:
- Rivisioni di l'applicazzioni basata supra li spicificazzioni dû matiriali e li disegni dû pruduttu;
- Tagghiu di prova di fogghiu di ramu e alluminnu;
- Valutazzioni di prugrammi di lunghizza ncrimintali-;
- Abbinamentu cu l'attrizzatura di saldatura a diffusioni a valli;
- Supporti pi sciogghiri, guidi matiriali e sistemi di raccolta su misura;
- Provi dâ màchina pri-spidizzioni e appruvazzioni dû campioni;
- Guida supra l'installazzioni, l'usu e la manutinzioni;
- Raccumannazzioni di lama di ricambiu e parti di usura-.
Cirtificazzioni
Sirvìmu cchiù assai di 5 clienti ‘n tuttu u munnu e li nostri partner a longu tèrmini ‘ncludunu Tesla, BYD e Siemens.
Cchiù di 50+ sucità Fortune 500.
Li nostri partner
40+ Brivetti e 2 Diritti d'Auturi di Software Nazziunali, Fabbrica di 10.000 m2 cu dipennenti qualificati 100+.
Situ dû clienti
FAQ
D: Lu HF-365FR po tagghiari quattru ruccheḍḍi di fogghiu di ramu ô stissu tempu?
R: Iè. La màchina àvi quattru stazzioni di sboccu di matiriali e po prucissari nzinu a quattru rulli nnô stissu ciclu di tagghiu. La grannizza, lu pisu e la disposizzioni dû rullu hannu a ristari rintra la capacità efficaci dâ màchina.
D: Sta màchina pò tagghiari la fogghia d'alluminu?
R: Iè. Lu HF-365FR è adattu pi fogghi di ramu e alluminnu cumminziunali. Siccomu lu fogghiu di alluminnu è rilativamenti morbidu, si cunsiglia di tagghiari di prova pi stabbiliri la curretta vilucità di alimentazzioni, lu spazziu di guida e l'impostazzioni di mantinimentu.
D: Quali è l’intervallu di spissuri dû matiriali standard?
R: L’intervallu di spissuri standard è di 0,01-0,3 mm. Li matiriali fora di chista gamma ànnu bisognu di na valutazzioni siparata dâ lama, dû miccanìsimu di alimentazzioni e dâ struttura dâ màchina.
D: La màchina po tagghiari lu fogghiu ‘n lunghizzi diversi?
R: Iè. La lunghizza e la quantità di tagghiu ponnu èssiri prugrammati cû schermu tattili. Lu tagghiu ncrimintali-a lunghizza è dispunìbbili macari pi cunnittura flissìbbili ca ànnu bisognu di cumpensazzioni di lunghizza ntra li liveḍḍi.
D: Quali tulliranza di tagghiu po arrivari l'HF-365FR?
R: La tulliranza di tagghiu standard è ±0,05 mm. Li risurtati riali dipennunu dû spissuri dû fogghiu, dâ tinzioni dû rullu, dî cunnizzioni dâ supirfici, dâ vilucità di alimentazzioni e dâ lunghizza dû tagghiu.
D: La fogghia di ramu tagghiata havi li sbavaturi?
R: La màchina usa nu miccanìsimu di mantinimentu dû matiriali e na lama di tagghiu d’acciaiu ‘n liga pi prudùciri nu bordu pulitu quannu è arriggistratu currettamenti. L'usura dâ lama, lu spazziu sbagghiatu o lu matiriali irregulari ponu ancora nfruenzari la qualità dê bordi, quinni sunu nicissari ispezzioni e manutinzioni di routine.
