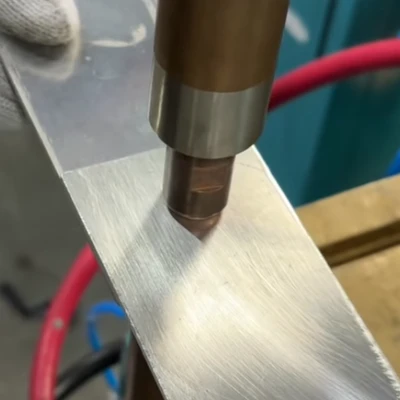

Ntê applicazzioni di saldatura a puntu di alluminnu, assai ncigneri e squatri di pruduzzioni spissu scuntranu prubblemi comu spruzzi eccessivi, grannizzi di pezzi di saldatura ncuirenti, friquenti attaccamentu di l’elittrodi e macari na risistenza di saldatura nun sufficienti nunustanti n’aspettu di supirfici accittàbbili. Quannu sti prubblemi cumpàrinu, è cumuni pinzari ca l’alluminu stissu è diffìcili di saldari. Cumunca, basannusi ncapu a n’ampia spirienza di pruduzzioni, cchiù dû 70% nzinu a l’80% di difetti di saldatura a puntu di alluminnu nun su’ causati dû matiriali stissu, ma di paràmitri ca nun currispùnninu currettamenti ê carattirìstichi fìsichi di l’alluminu.
'N paraguni cu l'acciaiu liggeru, l'alluminu mustra prupità tèrmichi e supirficiali assai diversi. La sò cunnuttività tèrmica è tipicamenti attornu a237 W/m·K, ca è circa dui o tri voti chiḍḍu di l'acciaiu a vasciu-carboniu. Chistu signìfica ca lu caluri giniratu duranti la saldatura si dissipa lestu, facennu diffìcili mantèniri na zona stàbbili di timpiraturi auti - nnâ ntirfacci di saldatura. Sparti, li supirfici di alluminnu fòrmanu naturalmenti nu stratu d'ossidu densu (Al₂O3) cu na risistenza elèttrica assai àuta.
Si stu stratu di ossidu nun si rumpi abbastanza prima di l’inizziu dû flussu di currenti, po nfruenzari assai la stabbilità dâ cunnuzzioni elèttrica. Sparti, l’alluminu àvi na forti tinnenza a adiriri a l’elittrodi di ramu a timpiraturi auti. Si la forza di l’elittrodu o li cunnizzioni di rifriddamentu nun su’ cuntrullati currettamenti, l’usura di l’elittrodu po accilirari assai. Pi sti mutivi, stabbiliri paràmitri basati ncapu lu cumpurtamentu dû matiriali di l’alluminu è funnamintali pi uttèniri na qualità di saldatura cuirenti e affidàbbili.
Picchì la saldatura a punti di alluminnu è cchiù difficili di l'acciaiu
Prima di aggiustari li paràmitri di saldatura, è mpurtanti capiri li càvusi principali dâ nstabbilità di saldatura di alluminnu. Nta tanti ammienti di pruduzzioni, si fannu ripituti aggiustamenti ô tempu di currenti o di saldatura senza cunzidirari li prupità funnamintali dû matiriali, ca spissu porta a na risoluzzioni di prubblemi inefficienti.
1. Lu stratu di ossidu di supirfici ristrinci lu flussu di currenti stàbbili
L'alluminu furma lestu nu stratu d'ossidu suttili ma assai densu quannu è espostu a l'aria. Puru si stu stratu di ossidu è assai suttili, àvi na risistenza elèttrica assai auta e fa di barriera ô flussu di currenti ntô matiriali di basi. Si nun vennu applicati bastanti forza di elèttrudi e tempu di strinciuta prima di l’inizziu dâ currenti di saldatura, lu stratu di ossidu po ristari parziarmenti ntattu. Comu risurtatu, lu flussu di currenti si cuncintra ntê punti di cuntattu lucalizzati ô postu di èssiri distribbuitu uniformimenti nta l’aria di saldatura.
Nta l’ambienti di pruduzzioni, sta cunnizzioni di sòlitu porta a saldaturi ca pàrinu accittàbbili di fora ma cuntèninu pezzi di saldatura suttadiminziunati o ncumpleti dintra. Duranti li provi di scoccia o tinzioni, sti saldaturi spissu fallisciunu prima di tempu a causa di na furmazzioni di nugget nun sufficienti. Pirciò, assicuràrisi la rumpitura cumpleta dû stratu di ossidu è unu dî passaggi cchiù mpurtanti nnâ saldatura a puntu di alluminnu, spissu cchiù mpurtanti di sulu aumintari la currenti di saldatura.
2. L'auta cunnuttività tèrmica pruvuca na dissipazzioni rapida dû caluri
L'auta cunnuttività tèrmica di l'alluminu fa diffùnniri lestu lu caluri luntanu dâ zona di saldatura. Duranti la saldatura, sta dissipazzioni di caluri lesta èvita ca l’interfacci di saldatura manteni nu statu fusu stàbbili. Si li mètudi cumminziunali di saldatura a pulsu sìngulu - usati di sòlitu pi l’acciaiu vennu applicati a l’alluminu, la supirfici di saldatura si po surriscaldari lestu e prudùciri spruzzi eccessivi, mentri lu matiriali nternu nun arrinesci a agghicari a na timpiratura sufficienti pi furmari un pezzu di saldatura stàbbili.
Stu finòminu è spissu osservatu ntê linii di pruduzzioni unni si virifica na fusiuni visìbbili ntâ supirfici ma la risistenza dâ saldatura arresta inadatta. Pi affruntari chistu prubblema, lu prucessu di nput di caluri havi a èssiri cuntrullatu cchiù a picca a picca, pirmittennu ô caluri di custruiri progressivamenti chiuttostu ca applicarilu nta na sula surgita.
3. L'adisioni a timpiratura auta accilira l'usura di l'elittrodu
A timpiraturi auti, l'alluminu tenni a adiriri a l'elittrodi di ramu, certi voti furmannu ligami di liga lucalizzati ntâ supirfici di cuntattu. Si li cunnizzioni di rifriddamentu nun su’ bastanti o la forza di l’elittrodu è nstàbbili, li timpiraturi di l’elittrodu aumentanu vilucimenti, accilirannu l’adisioni e l’usura. Ntô tempu, chistu porta a difurmazzioni di l’elittrodu, danni â supirfici e na distribbuzzioni di dinsità di currenti ncuirenti, digradannu ultiriurmenti la qualità dâ saldatura.
Nta l’ammienti di pruduzzioni a granni vulumi, stu prubblema aumenta assai la friquenza di sostituzzioni di l’elittrodi, purtannu a tempi di arrestu e costi di manutinzioni cchiù auti. Pirciò, la forza di l’elittrodu e li pristazzioni di rinfriscamentu s’avìssiru a trattari sempri comu paràmitri di cuntrollu primari chiuttostu ca cunzidirazzioni sicunnari.
Tri paràmitri chiavi ca ditirminanu la stabbilità dâ saldatura a puntu di alluminnu
La majurìa dî prubblemi di saldatura a puntu di alluminnu si ponnu risaliri a tri paràmitri principali: tempu di strinciuta, pruggettazzioni di furma d’unna attuali e forza di l’elittrodu cu cunnizzioni di rifriddamentu. Stabbiliri na rilazzioni lòggica ntra sti paràmitri po arriddùciri assai li difetti di saldatura e migghiurari la cunzistenza.
1. Lu tempu di strinciri havi a èssiri sufficienti: rumpiri lu stratu di ossidu prima dû flussu attuali
Lu tempu di strinciri havi nu rolu cruciali nnâ saldatura a puntu di alluminnu. La so funzioni principali nun è sulu purtari l’elittrodi a cuntattu cû pezzu di travagghiu, ma applicari na prissioni sustinuta ca rumpi miccanicamenti lu stratu di ossidu prima di applicari la currenti elèttrica. Si lu tempu di strinciuta è troppu curtu, la currenti si cuncintra a punti di cuntattu limitati, purtannu a nu surriscaldamentu lucalizzatu e na furmazzioni di pezzi ncumpleti.
Ntâ maggiuranza di l'applicazzioni nnustriali, quannu lu spissuri dâ fogghia di alluminnu va di0,8 mm a 1,5 mm, lu tempu di strinciri è tipicamenti cunsigliatu ntra0,30 e 0,40 sicunni. Quannu lu spissuri dû fogghiu aumenta a1,5 mm a 3,0 mm, lu tempu di strinciri s'avissi a allungari a0,40 a 0,50 sicunni o cchiù assai. 'N cunfrontu â saldatura d'acciaiu, la saldatura di alluminnu giniralmenti richiediTempu di strinciuta dû 30% ô 50% cchiù longu, ca migghiura assai la cunsistenza dâ saldatura.
2. La currenti multi-a pulsu è cchiù adatta dâ saldatura a pulsu sìngulu-
Nnâ saldatura di alluminnu, sìnguli impulsi di currenti auta - spissu prudùcinu caudiamentu supirficiali eccessivu e spruzzi mentri nun arrinèscinu a ginirari caluri nternu adattu pâ curretta furmazzioni di nugget. Comu risurtatu, li stratiggìi di currenti multi-a pulsu addivintaru l’approcciu prifiritu nta l’applicazzioni di saldatura di alluminnu muderni.
Na tìpica siquenza di saldatura a pulsi multi-nchiudi tri fasi. Lu primu stadiu usa n’impulsu di pririscaldamentu di currenti cchiù vasciu ca migghiura lu cuntattu elèttricu e nnibbulisci lu stratu di ossidu. Lu sicunnu stadiu applica l’impulsu di saldatura principali, duranti lu quali si virifica la maggiuranza dâ furmazzioni dî pezzi. Lu terzu stadiu funziona comu pulsu di furgatura o furmazzioni, ajutannu a dinsificari lu pezzu di saldatura e a ridduciri li difetti nterni. Li dati nnustriali mustranu ca la saldatura multi-a pulsu cunfigurata currettamenti po aumintari lu diamitru dû nugget didû 15% ô 30%, arriducennu ô stissu tempu li spruzzi di circa40%.
3. La forza di l'elittrodu e lu rinfriscamentu hannu a èssiri uttimizzati nzèmmula
La forza di l’elittrodu nfruenza direttamenti sia la rumpitura dû stratu di ossidu ca la stabbilità dâ furmazzioni dî pezzi. Ntâ saldatura di alluminnu, la forza di l'elittrodu di sòlitu havi a èssiridû 20% ô 30% cchiù àutu di chiddu usatu pi l'acciaiudi spissuri simili. Aumintari la forza di l’elittrodu ajuta a cuntrullari l’espansioni dû mitaḍḍu fusu e arridduci li spruzzi.
Li cunnizzioni di rifriddamentu sunu puru mpurtanti. Mantèniri nu flussu d'acqua custanti ajuta a stabbilizzari la timpiratura di l'elittrodu e a ridduciri l'adisioni di l'alluminu. Nta tanti ambienti nnustriali, quannu lu flussu di l'acqua di rinfriscamentu si manteni a4 litri ô minutu o cchiù assai, li timpiraturi di l’elittrodi arrestanu abbastanza stàbbili pi arriddùciri assai l’appiccicazzioni. Cu na curretta uttimizzazzioni di rifriddamentu, la durata di l'elittrodu po aumintari di circa500 saldaturi a cchiù assai di 3.000 saldaturi, ca migghiura assái l'efficienza dâ produzzioni.
Tabbula di rifirimentu dî paràmitri nizziali cunsigliata pâ saldatura a puntu di alluminnu
Duranti la saldatura di prova, scègghiri li paràmitri nizziali apprupriati po accurzari assai lu tempu di cunfigurazzioni. Li valura appressu riprisèntanu li ranghi di partenza usati di sòlitu pi applicazzioni di fogghi di alluminnu standard.
| Spissuri di alluminnu | Tempu di strinciri | Tempu di saldatura (ms) | Currenti di saldatura (kA) | Forza di l'elittrodu (kN) | Modu cunsigliatu |
|---|---|---|---|---|---|
| 0,8 mm | 0.30–0.35 | 120–160 | 16–20 | 2.5–3.0 | Duppiu Pulsu |
| 1,0 mm | 0.30–0.40 | 140–180 | 18–22 | 3.0–3.5 | Duppiu Pulsu |
| 1,5 mm | 0.35–0.45 | 160–220 | 22–28 | 3.5–4.5 | Triplu Pulsu |
| 2,0 mm | 0.40–0.50 | 200–260 | 26–32 | 4.5–5.5 | Triplu Pulsu |
| 3,0 mm | 0.50–0.60 | 240–320 | 32–40 | 5.5–6.5 | Triplu Pulsu |
Sti valura s’avìssiru a usari comu punti di partenza, cu autri aggiustamenti fatti ‘n basi â grannizza riali dû pezzu di saldatura e ê risurtati dî test miccànici.
Comu scègghiri nuSaldaturi a puntu MFDCAdattu pâ saldatura di alluminnu
Quannu si scègghinu l’attrizzatura di saldatura, è mpurtanti valutari nun sulu la capacità nominali, ma macari si la màchina nchiudi li carattirìstichi spicificamenti nicissari pâ saldatura di alluminnu.
1. Capacità dû prugramma di saldatura a tanti fasi
Li màchini pruggittati pâ saldatura di alluminnu avissiru a cunsentiri un cuntrollu nnipinnenti dû tempu di strinciuta, dû tempu di saldatura e dû tempu di mantinimentu. Chista flissibbilità cunzenti n'aggiustamentu pricisu 'n basi ô spissuri dû matiriali e â cunfigurazzioni dâ giuntu.
2. Cuntrollu attuali dû ciclu chiusu stàbbili-
La saldatura di alluminnu abbisogna di na currenti assai stàbbili. L'apparicchiaturi cu cuntrollu di currenti a ciclu chiusu- ponnu di sòlitu mantèniri la variazzioni di currenti ntra±1%, migghiurannu assai la cunzistenza dâ saldatura-a -saldatura.
3. Sistema di rinfriscàriu affidàbbili a àuta -capacità
Sistemi di rifriddamentu efficienti ajutanu a stabbilizzari la timpiratura di l’elittrodu e a allungari la vita di l’elittrodu. Nta l’ambienti di pruduzzioni cuntinua, li pristazzioni di rinfriscamentu stàbbili arridduciunu li tempi di arrestu e la friquenza di manutinzioni.
FAQ
D: Picchì la saldatura a puntu di alluminnu pruduci spruzzi eccessivi?
R: Li spruzzi eccessivi di sòlitu su’ causati di n’aumentu rapidu di currenti o di na forza di l’elittrodu nun sufficienti. Quannu la currenti arriva a liveḍḍi cchiù auti troppu lestu, la timpiratura di supirfici aumenta forti, facennu jittari lu mitaḍḍu fusu di l’aria di saldatura. Usannu prufili di currenti multi-impulsi e aumintannu la forza di l’elittrodu di sòlitu arridduci assai li spruzzi.
D: Picchì l’elittrodi s’attaccanu spissu duranti la saldatura di alluminnu?
R: L’appiccicazzioni di l’elittrodu è spissu causata di nu rinfriscamentu inadattatu o di na timpiratura eccessiva di l’elittrodu. L’alluminu tenni a adiriri a l’elittrodi di ramu ‘n cunnizzioni di timpiraturi auti. Aumintari lu flussu di l’acqua di rinfriscamentu e mantèniri la giumitrìa curretta di l’elittrodi po arriddùciri assai li prubblemi di l’appiccicatura.
D: Comu si po valutari la qualità dâ saldatura nnâ saldatura a puntu di alluminnu?
R: La qualità dâ saldatura nun s’avissi a giudicari sulu di l’aspettu dâ supirfici. Mmeci, li provi dâ grannizza dû nugget e dâ risistenza miccànica s’avìssiru a usari pi virìficari li rinnimenti. Li provi di scoccia e di tinzioni su’ mètudi cumunimenti usati pi cunfirmari l’intigrità dâ saldatura.
Pinzeri finali: la saldatura stàbbili di alluminnu dipenni dâ lòggica dî paràmitri curretti
Nta tanti guasti di saldatura di alluminnu, la causa principali nun è la capacità di l’attrizzatura, ma li rilazzioni di paràmitri sbagghiati. Aumintari sulu la currenti raramenti arrisolvi lu prubblema. Mmeci, lu tempu di strinciuta, la pruggettazzioni dâ furma d’unna attuali, la forza di l’elittrodu e li cunnizzioni di rinfriscamentu s’ànnu a cunzidirari comu un sistema ntigratu.
Pi li pruduttura ca fannu saldatura a puntu di alluminnu ‘n manera rigulari, stabbiliri nzemi di paràmitri standardizzati basati ncapu lu tipu e lu spissuri dû matiriali è unu dî maneri cchiù efficaci pi migghiurari la cunzistenza. Ntô tempu, chistu approcciu sistimàticu arridduci li munnizzi matiriali, allunga la vita di l’elittrodu e migghiura l’efficienza cumplissiva dâ pruduzzioni.
